Перехідники та адаптери пуансону…
Перехідники Роллері та адаптери для пуансонів

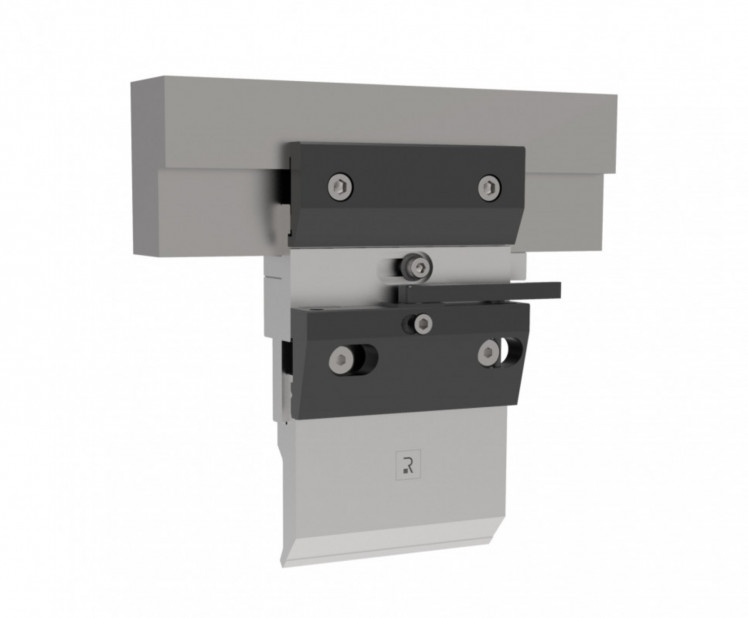

FAST CLAMP1
| код | вага | Tipologia | ціна | |
|---|---|---|---|---|
| ROL1 CLAMP1 | 1.50 | Передня притискна планка для стандартних пуансонів |
|
|
| INT100 фіксований | 4.0 | Подовжувач H=100 мм (без клину) |
|
|
| INT120 фіксований | 4.0 | Подовжувач H=120 мм (без клину) |
|
|
| INT100 | 3.5 | Проміжний Н=100мм |
|
|
| INT120 | 3.5 | Проміжний H=120 мм |
|
|
| INT150 | 5.9 | Проміжний H=150 мм |
|
|
| INT120-40 | 5.2 | Проміжна H=120мм вісь 20мм |
|
|
| INT150-40 | 8.0 | Подовжувач H=150 мм вісь 20 мм |
|
|
| INT120HD | 4.0 | Подовжувач H=120 мм (важка серія) |
|
|
| INT150HD | 5.9 | Подовжувач H=150 мм (важка серія) |
|
|
| INT120-40HD | 4.0 | Подовжувач H=120 мм вісь 20 мм (важка серія) |
|
|
| INT150-40HD | 8.0 | Подовжувач H=150 мм вісь 20 мм (важка серія) |
|
- Description
- Features

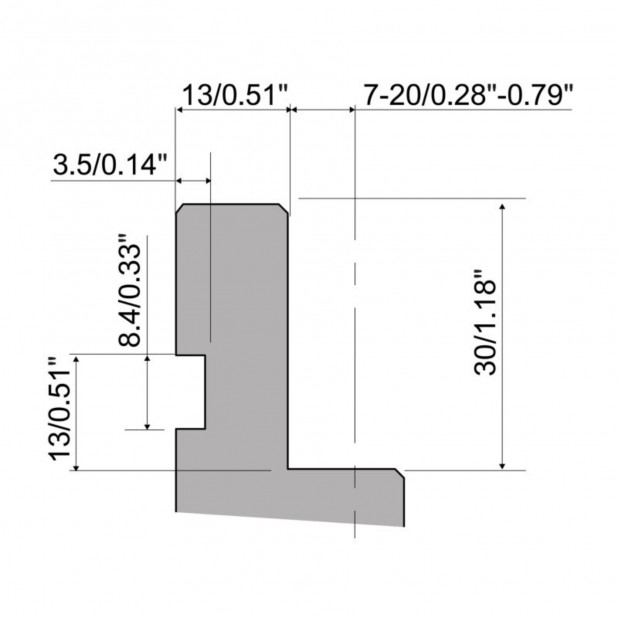

Ручна верхня швидка система з переднім кронштейном для інструментів типу R1, довжина 150 мм. Максимальне навантаження 1000 кН/м
FAST CLAMP1 представляє правильний синтез між традиційними гвинтовими системами та найпоширенішими важільними системами. Завдяки цьому рішенню ми маємо кронштейн, виготовлений із більш стійкого матеріалу із застосуванням термічної обробки, яка надає матеріалу більшої твердості та антиоксидантних властивостей.
Принцип затиску заснований на концепції важеля через центральний штифт.
Особливістю FAST CLAMP1 є те, що штифт завжди регулюється. Таким чином ми маємо постійний контроль сили затиску навіть на пуансонах, кріплення яких може бути трохи зношеним. FAST CLAMP1 підходить для всіх стандартних проміжних елементів, і завдяки загартованій армуючій пластині центральний штифт не дряпає проміжний корпус, як це трапляється з традиційними системами. Стандартний важіль оснащений знімним подовжувачем для ще більш легкого затягування, і такий самий подовжувач можна використовувати для FAST CLAMP1 з коротким важелем «LC», щоб усунути будь-які бокові обтяження та полегшити згинання профілів у коробці. Завдяки вставці притиску ROL1 на пуансони R1 введення та звільнення інструменту відбувається вертикально з самовирівнюванням.
ВЕРХНЯ СИСТЕМА
Запатентована система Rol200 сумісна з усіма листозгинальними пресами з системою кріплення типу Amada-Promecam. Ніякої модифікації інструменту не потрібно.
ЗМІНА ІНСТРУМЕНТУ
Передній затиск дозволяє швидко змінюваті інструмент у вертикальному положенні.
Інструменти встановлюються та знімаються за допомогою спеціального механізму, який забезпечує безпечну систему захисту від випадіння та прискорює процес налаштування інструменту.
АВТОМАТИЧНЕ ВИРІВНЮВАННЯ
Всі ці системи затиску автоматично піднімають та встановлюють пуансони на перехіднику та гарантують їх ідеальне вирівнювання.
БЕЗПЕКА
Система запобігання видінню «повна безпека» для всіх інструментів типу R1 без доопрацювання.
ДЖЕРЕЛО ЖИВЛЕННЯ
Система доступна у гідравлічному та ручному виконанні.
УСТАНОВКА
Його установка виконується швидко та легко, так як система монтується на перехідниках Rolleri Standard. Ніяких модифікацій листозгинального преса не потрібно.
ROL200 manual system is really easy to use thanks to a central controlled stroke screw wich allows a quick and safe tool tightening.
The intermediate does not need a connection to external devices, that means a extremely rapid installation.
