Перехідники та адаптери пуансону…
Перехідники Роллері та адаптери для пуансонів

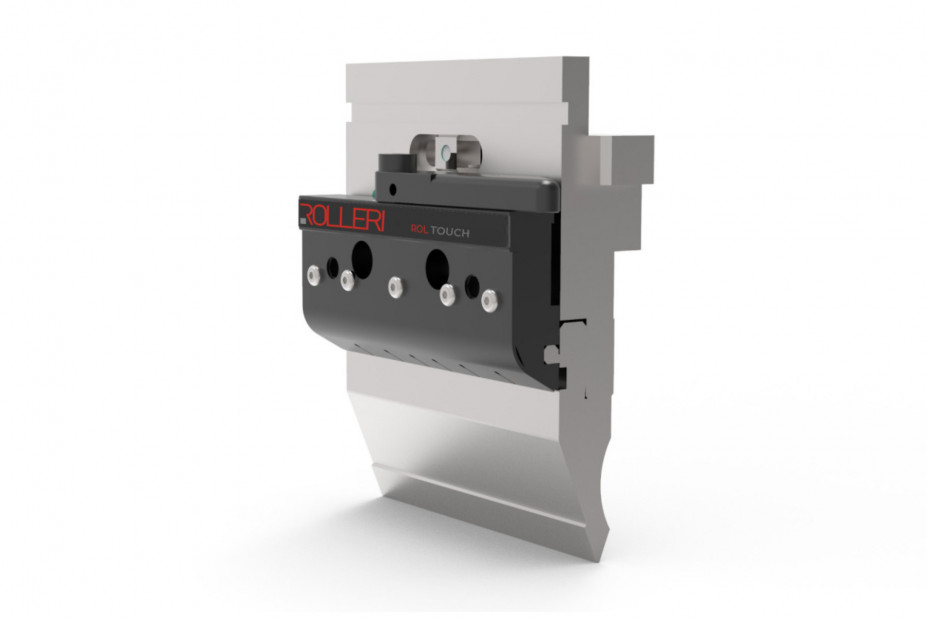

ROL GRIP MANUAL
| код | Tipologia | ціна | |
|---|---|---|---|
| ROL GRIP INT100 | Ручна система ROL GRIP з проміжною H=100 мм |
|
|
| ROL GRIP INT150 | Ручна система ROL GRIP з проміжною H=150 мм |
|
|
| ROL GRIP INT120-40 | Ручна система ROL GRIP з проміжною H=120 мм з віссю 20 мм |
|
- Description
- Features
Ручне блокування верхніх інструментів за допомогою зручного ергономічного важеля. Сумісність із гальмівними пресами з європейською насадкою Promecam R1.
Ручне блокування верхніх інструментів за допомогою зручного ергономічного важеля.
Фронтальне введення і витяг стандартного інструменту європейського типу і автоматичний виклик при зупинці. Можливість кріплення інструменту догори ногами, з передньої частини преса за допомогою ручного кронштейна 11008 у комплекті з гвинтами та пружинами (не входять у комплект), затягнутими гвинтами.
ВЕРХНЯ СИСТЕМА
Запатентована система Rol200 сумісна з усіма листозгинальними пресами з системою кріплення типу Amada-Promecam. Ніякої модифікації інструменту не потрібно
ЗМІНА ІНСТРУМЕНТУ
Передній затиск дозволяє швидко змінюваті інструмент у вертикальному положенні.
Інструменти встановлюються та знімаються за допомогою спеціального механізму, який забезпечує безпечну систему захисту від випадіння та прискорює процес налаштування інструменту.
АВТОМАТИЧНЕ ВИРІВНЮВАННЯ
Всі ці системи затиску автоматично піднімають та встановлюють пуансони на перехіднику та гарантують їх ідеальне вирівнювання.
БЕЗПЕКА
Система запобігання видінню «повна безпека» для всіх інструментів типу R1 без доопрацювання.
ДЖЕРЕЛО ЖИВЛЕННЯ
Система доступна в пневматичній та гідравлічній версії без зміни компонентів.
СИЛОВИЙ БЛОК: HPU-E/1
- Підключається до ЧПУ для функції відкриття-закриття
- Подає електричний сигнал на ЧПУ в разі зниження тиску, щоб аварійно зупинити листозгинальний прес
- Працює від 220-380 вольт
- Тиск 30/80/160 БАР
ROLGRIP FLEX
Автоматична пневматична система затиску для верхніх інструментів, з гнучкими з'єднаннями. Сумісний з усіма гальмовими пресами з кріпленням типу Amada-…
ROL200 HYDRAULIC
Верхня гідравлічна система швидкого затиску з переднім затиском для інструментів типу R1, довжина 150 мм. Макс. навантаження 1000 кН/м…
| ОПЕРАЦІЯ | ТРАДИЦІЙНА МОДЕЛЬ З РУЧНИМ УПРАВЛІННЯМ І ГВИНТАМИ | МОДЕЛЬ TEDA SPEED GRIP ІНСТРУКЦІЯ (13131-M) |
|---|---|---|
| Відкручування гвинтів | 30 гвинтів = 5″ загальна сума = 150″ |
15 модулі за допомогою важеля = 2″ загальна сума= 30″ |
| Вилучення інструменту | Бічний = 25″ загальна сума = 100″ |
Фронтале = 8″ загальна сума = 32″ |
| Завантаження інструменту | Бічний = 25″ загальна сума = 100″ |
Бічний = 6″ загальна сума = 24″ |
| Попереднє закручування 30 гвинтів | 4″ загальна сума= 120″ |
– |
| Легке натискання для розміщення інструментів | 10″ загальна сума = 10″ |
– |
| Затягування гвинтів 30 гвинтів | 3″ загальна сума = 90″ |
– |
| Затискання 15 модулів ергономічним гвинтом | – | 4″ загальна сума= 30″ |
| ЗАГАЛЬНИЙ ЧАС | 570″ = 9′,30″ | 116″ = 1′,56″ |
