ROL GRIP TELESCOPIC
Automatic pneumatic clamping system for upper tools. Compatible with all press brakes with Amada-Promecam type tang

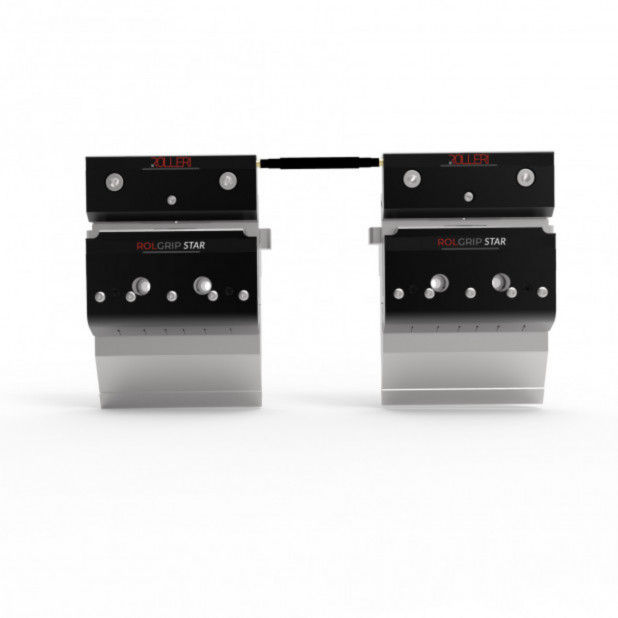

ROL GRIP STAR
| код | Tipologia | ціна | |
|---|---|---|---|
| ROL GRIP PN STAR INT100 | Пневматична система ROL GRIP STAR з проміжною H=100 мм |
|
|
| ROL GRIP PN STAR INT150 | Пневматична система ROL GRIP STAR з проміжною H=150 мм |
|
- Description
- Features
Пневматичний автоматичний затиск для верхніх інструментів. Сумісний з усіма гальмовими пресами з кріпленням типу Amada-Promecam.
З ROLGRIP інструменти для блокування проміжних частин не містять з’єднань стисненого повітря. Спеціальна система всередині затискача пропускає повітря тільки тоді, коли затискач «розпізнає» несправний автоматичний модуль.
Якщо затискач повинен блокувати будь-який інший елемент (спеціальний інструмент, ручний проміжний пристрій тощо), викидів повітря немає, і затискач можна використовувати як стандартний ручний затискач.
НИЖНЯ СИСТЕМА
Система ROL2 сумісна з усіма листозгинальними пресами з хвостовиком Amada-Promecam.
Ніякої модифікації інструменту не потрібно
СПЕЦІАЛЬНА ПОЛІУРЕТАНОВА ВСТАВКА
Система ROL2 містить пристрій, який активує затискачі ROL2 CLAMP1. Ці затиски інтегровані в систему і можуть затискати та відпускати матриці. Спеціальна поліуретанова вставка, встановлена в затискачах, гарантує ідеальне вирівнювання матриці.
Зусилля затиску також рівномірно розподіляється по інструментах.
ПОДАЧА
Ця система доступна в ручному, пневматичному та гідравлічному варіантах. Пневматична система складається з пневматичних затискачів L = 150 мм, які приводяться в дію пневматичним приводом або листозгинальнім пресом з ЧПУ
ВСТАНОВЛЕННЯ НА СТОЛИ шириною 60 мм та 90 мм
Затискачі можуть бути встановлені безпосередньо на стіл листозгинального преса, використовуючи отвори для стандартних затискачів (крок отворів 100 мм). В якості альтернативи вам необхідно змінити крок отворів.
Для затиску матриць Rolleri R1 з підставою 60 мм 2,36 дюйма в столах шириною 90 мм та 3,54 дюйма ми поставляємо 2 прокладки шириною 15 мм 0,59 дюйма (з затискними штифтами).
Система сумісна з листозгинальними пресами з автоматичною системою коронки.
УСТАНОВКА
Система ROL2 проста, інноваційна і, перш за все, гнучка. Для установки на новий листозгинальний прес потрібно тільки певний крок отворів, і ви можете встановити затискачі прямо на стіл.
Для встановлення вже на працюючий листозгинальний прес, система містить тримач матриці.
БЕЗПЕКА
Нова конструкція дозволяє затискати найменші сегменти матриці.
СИЛОВИЙ БЛОК: HPU-E/1
- Підключається до ЧПУ для функції відкриття-закриття
- Подає електричний сигнал на ЧПУ в разі зниження тиску, щоб аварійно зупинити листозгинальний прес
- Працює від 220-380 вольт
- Тиск 30/80/160 БАР
ST50-S
Висувний затискач з Fe37 для матриць R1 з основою 60 і 90 мм, довжиною 170 мм.
