ROL3 HYDRAULIC
Верхня пневматична система швидкого затиску з C45 і 42CrMo4 для інструментів R3-R7-R8-R10-RX, довжина від 500 мм.…
ROL TM/R1/MN
| код | довжина | ціна | |
|---|---|---|---|
| ROL TM/R1/MN | On request |
|
- Description
- Features

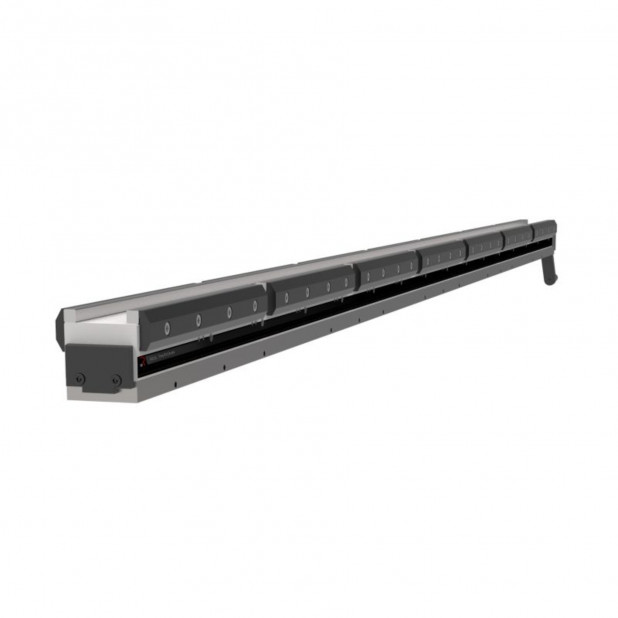

Ручний коронувальний стіл із загартованого та відшліфованого C45 для матриць R1. Максимальне навантаження 2500 кН/м.
Нижні системи затиску ROL3/2 це еволюція затискних систем для стандартних матриць Colly, EHT, Weinbrenner та інших. Вони виконані у вигляді єдиної цілісної деталі з новим структурним і естетичним дизайном. Кожен ROL3/2 проходить термообробку для надання необхідної твердості. Доступни кілька довжин від 1100 мм (3,608 футів) до 6100 мм (20,131 футів) для будь-якого листозгинального преса. Установка ROL3/2 уздовж осі гарантується регулюванням TX.
Зовнішній вигляд був покращений за рахунок зменшення габаритних розмірів, а також ергономічних переваг
НИЖНЯ СИСТЕМА

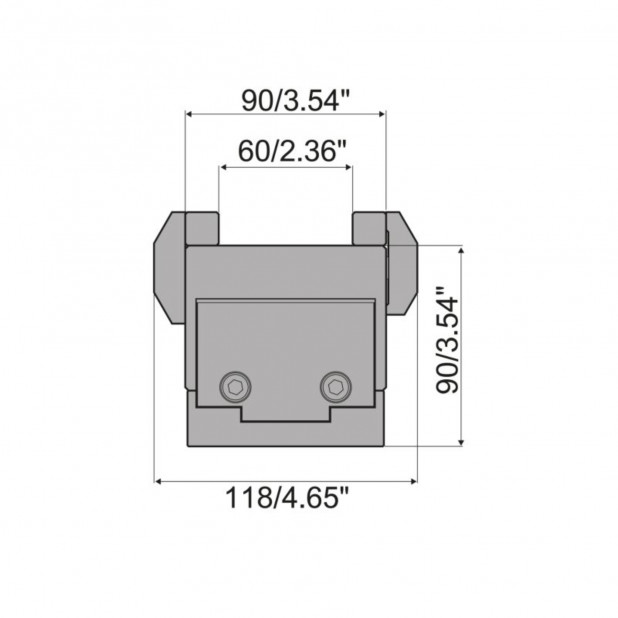

Нижні системи затиску ROL3/2 призначені для матриць Colly, Axial, EHT і Weinbrenner, а також для важких умов експлуатації Promecam з базою 60 мм та 90 мм.
ПОДАЧА
Система доступна у пневматичному та гідравлічному варіантах.
УСТАНОВКА
Системи ROL3 / 2 можуть бути встановлені на столі листозгинального пресу з отворами і гвинтами. На етапі проектування технічні фахівці Rolleri готують креслення виробу.
Для установки тільки затискачів безпосередньо на верхню балку використовується початковий крок отворів.
Інструкції по підключенню системи до листозгинальних верстатів з ЧПУ наведені у керівництві користувача.
СИЛОВИЙ БЛОК: HPU-E/1
- Підключається до ЧПУ для функції відкриття-закриття
- Подає електричний сигнал на ЧПУ в разі зниження тиску, щоб аварійно зупинити листозгинальний прес
- Працює від 220-380 вольт
- Тиск 30/80/160 БАР
