ROL3 HYDRAULIC
Верхня пневматична система швидкого затиску з C45 і 42CrMo4 для інструментів R3-R7-R8-R10-RX, довжина від 500 мм.…

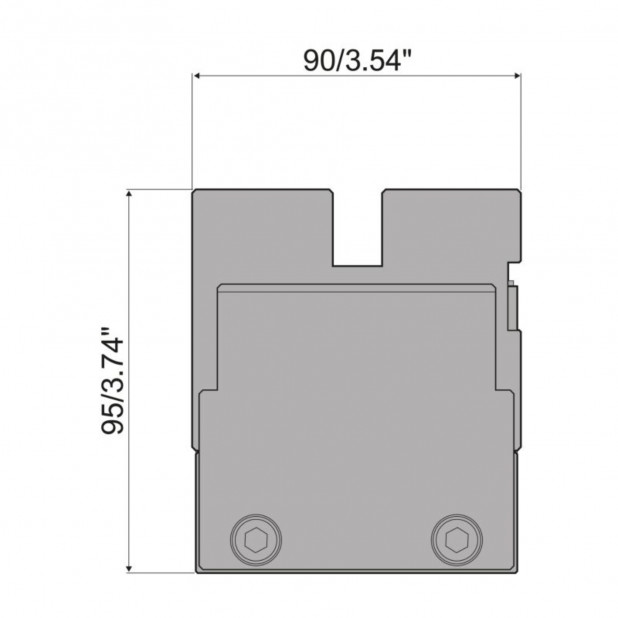

ROL TM/R2/MN
| код | довжина | ціна | |
|---|---|---|---|
| ROL TM R2 1530 | 1530 mm |
|
|
| ROL TM R2 2040 | 2040 mm |
|
|
| ROL TM R2 2380 | 2380 mm |
|
|
| ROL TM R2 2550 | 2550 mm |
|
|
| ROL TM R2 3060 | 3060 mm |
|
|
| ROL TM R2 3655 | 3655 mm |
|
|
| ROL TM R2 4080 | 4080 mm |
|
|
| ROL TM R2 4250 | 4250 mm |
|
|
| ROL TM R2 5100 | 5100 mm |
|
- Description
- Features

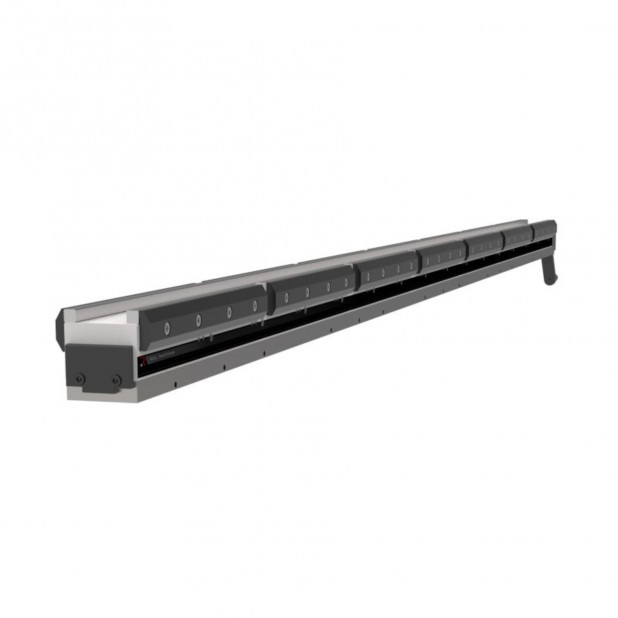

Стіл для коронування вручну, загартований і відшліфований C45, для матриць R2-R3-R4-R5. Максимальне навантаження 2500 кН/м.
Нижні системи затиску ROL3/2 це еволюція затискних систем для стандартних матриць Colly, EHT, Weinbrenner та інших. Вони виконані у вигляді єдиної цілісної деталі з новим структурним і естетичним дизайном. Кожен ROL3/2 проходить термообробку для надання необхідної твердості. Доступни кілька довжин від 1100 мм (3,608 футів) до 6100 мм (20,131 футів) для будь-якого листозгинального преса. Установка ROL3/2 уздовж осі гарантується регулюванням TX.
Зовнішній вигляд був покращений за рахунок зменшення габаритних розмірів, а також ергономічних переваг
НИЖНЯ СИСТЕМА
Нижні системи затиску ROL3/2 призначені для матриць Colly, Axial, EHT і Weinbrenner, а також для важких умов експлуатації Promecam з базою 60 мм та 90 мм.
ПОДАЧА
Система доступна у пневматичному та гідравлічному варіантах.
УСТАНОВКА
Системи ROL3 / 2 можуть бути встановлені на столі листозгинального пресу з отворами і гвинтами. На етапі проектування технічні фахівці Rolleri готують креслення виробу.
Для установки тільки затискачів безпосередньо на верхню балку використовується початковий крок отворів.
Інструкції по підключенню системи до листозгинальних верстатів з ЧПУ наведені у керівництві користувача.
БЛОК ЖИВЛЕННЯ: PDU MOLT
- Контролює тиск повітря на вході і в кінці контуру;
- Збільшує тиск повітря з компресора, щоб забезпечити краще закриття затиску;
- Подає електричний сигнал на ЧПУ в разі зниження тиску та переводить листозгинальний прес у аварійну зупинку;
- Всі перехідники з'єднані один з одним пневматичними шлангами, і для забезпечення найкращого зусилля затиску їм потрібен тиск від 12 до 16 бар (залежно від моделі);
- В наявності ТОП ВЕРСІЯ, з міцним захисним футляром
