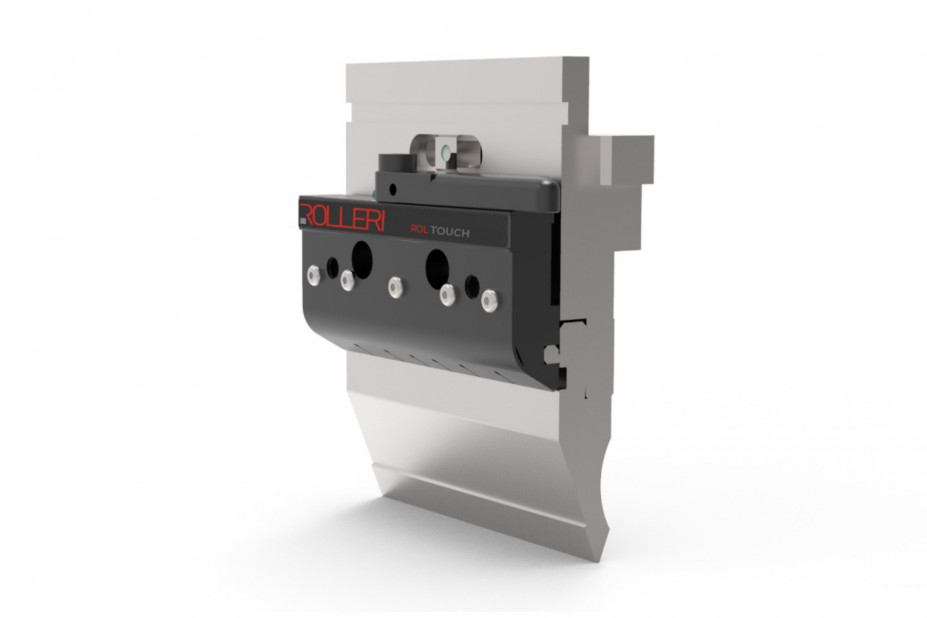

ROL TOUCH
| код | з перехідником | ціна | |
|---|---|---|---|
| ST ROL TOUCH 7 H40 | Кронштейн ROL TOUCH для проміжної осі Н=40мм 7мм |
|
|
| ST ROL TOUCH 7 H39 | Кронштейн ROL TOUCH для проміжної осі Н=39мм 7мм |
|
|
| ST ROL TOUCH 20 | Кронштейн ROL TOUCH для проміжної осі 20 мм |
|
- Description
- Features

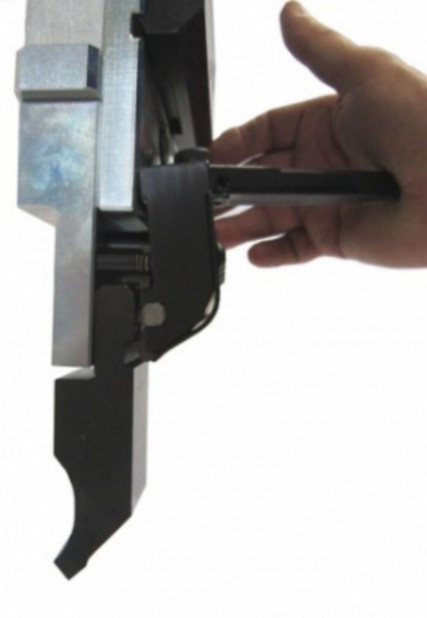

Ручне блокування верхніх інструментів за допомогою зручного ергономічного важеля. Сумісність з усіма європейськими з’єднувальними пресами Promecam R1
ВЕРХНЯ СИСТЕМА
Запатентована система Rol200 сумісна з усіма листозгинальними пресами з системою кріплення типу Amada-Promecam. Ніякої модифікації інструменту не потрібно
ЗМІНА ІНСТРУМЕНТУ
Передній затиск дозволяє швидко змінюваті інструмент у вертикальному положенні.

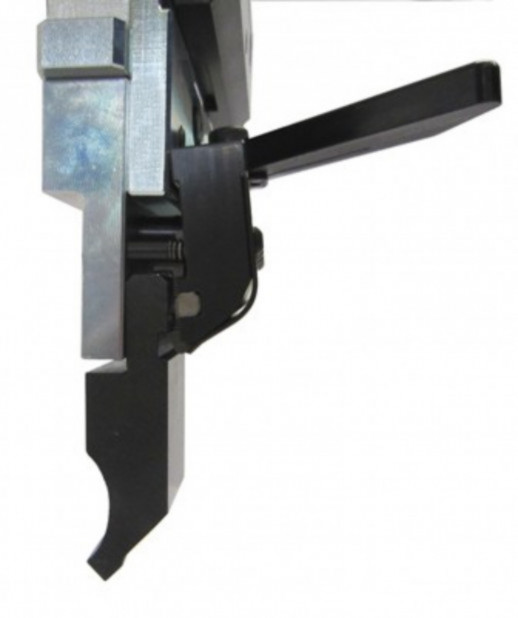

Інструменти встановлюються та знімаються за допомогою спеціального механізму, який забезпечує безпечну систему захисту від випадіння та прискорює процес налаштування інструменту.
АВТОМАТИЧНЕ ВИРІВНЮВАННЯ
Всі ці системи затиску автоматично піднімають та встановлюють пуансони на перехіднику та гарантують їх ідеальне вирівнювання.
БЕЗПЕКА
Система запобігання видінню «повна безпека» для всіх інструментів типу R1 без доопрацювання.
ДЖЕРЕЛО ЖИВЛЕННЯ
Система доступна в пневматичній та гідравлічній версії без зміни компонентів
БЛОК ЖИВЛЕННЯ: PDU MOLT
- Контролює тиск повітря на вході і в кінці контуру;
- Збільшує тиск повітря з компресора, щоб забезпечити краще закриття затиску;
- Подає електричний сигнал на ЧПУ в разі зниження тиску та переводить листозгинальний прес у аварійну зупинку;
- Всі перехідники з'єднані один з одним пневматичними шлангами, і для забезпечення найкращого зусилля затиску їм потрібен тиск від 12 до 16 бар (залежно від моделі);
- В наявності ТОП ВЕРСІЯ, з міцним захисним футляром.
Час налаштування
| ОПЕРАЦІЯ | ТРАДИЦІЙНА МОДЕЛЬ З РУЧНИМ УПРАВЛІННЯМ І ГВИНТАМИ | МОДЕЛЬ TEDA SPEED GRIP ІНСТРУКЦІЯ (13131-M) |
|---|---|---|
| Відкручування гвинтів | 30 гвинтів = 5″ загальна сума = 150″ |
15 модулі за допомогою важеля = 2″ загальна сума= 30″ |
| Вилучення інструменту | Бічний = 25″ загальна сума = 100″ |
Фронтале = 8″ загальна сума = 32″ |
| Завантаження інструменту | Бічний = 25″ загальна сума = 100″ |
Бічний = 6″ загальна сума = 24″ |
| Попереднє закручування 30 гвинтів | 4″ загальна сума= 120″ |
– |
| Легке натискання для розміщення інструментів | 10″ загальна сума = 10″ |
– |
| Затягування гвинтів 30 гвинтів | 3″ загальна сума = 90″ |
– |
| Затискання 15 модулів ергономічним гвинтом | – | 4″ загальна сума= 30″ |
| ЗАГАЛЬНИЙ ЧАС | 570″ = 9′,30″ | 116″ = 1′,56″ |
