ROL2 MANUAL
| код | довжина | таблиця | Tipologia | ціна | |
|---|---|---|---|---|---|

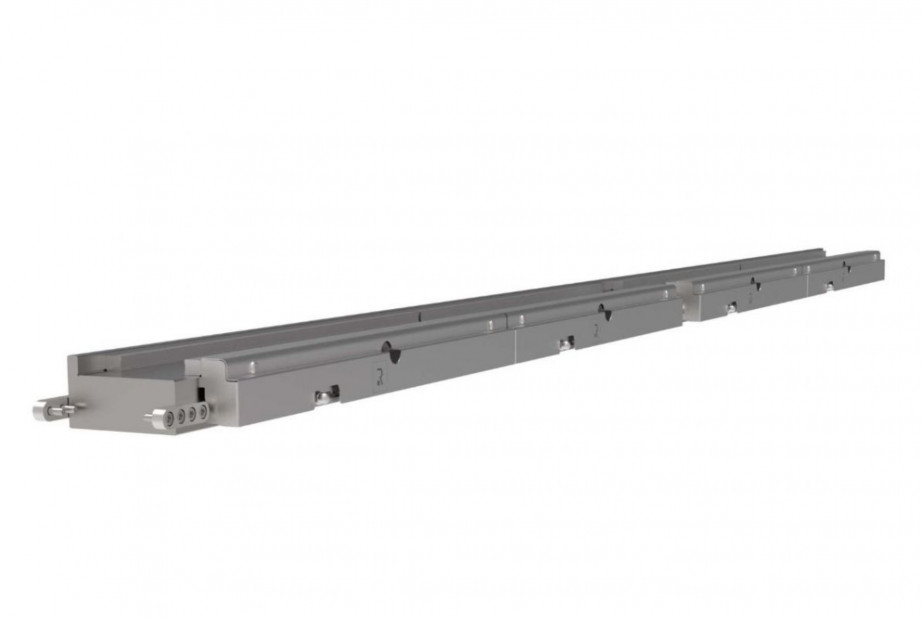

| ROL2 MAN 60-C | 1075 mm | 60 mm | Передні та задні затискачі + основа тримача матриці 60 |
|
|
| ROL2 MAN 90-C | 1075 mm | 90 mm | Передні та задні затискачі + основа тримача матриці 90 + вставки |
|
|
| ROL2 CLAMP1 MAN | 500 mm | 60 mm | Передні і задні затискачі |
|
|
| ROL2 CLAMP1 MAN 90 | 500 mm | 90 mm | Передні і задні хомути + вкладиші |
|
|
| ROL2 CLAMP1 MAN F | 500 mm | 60 mm | Передні хомути + вкладиші |
|
|
| ROL2 CLAMP1 MAN 90-F | 500 mm | 90 mm | Передній затиск |
|
- Description
- Features
Система швидкого нижнього затиску, ручна, для матриць R1, довжина 150 мм

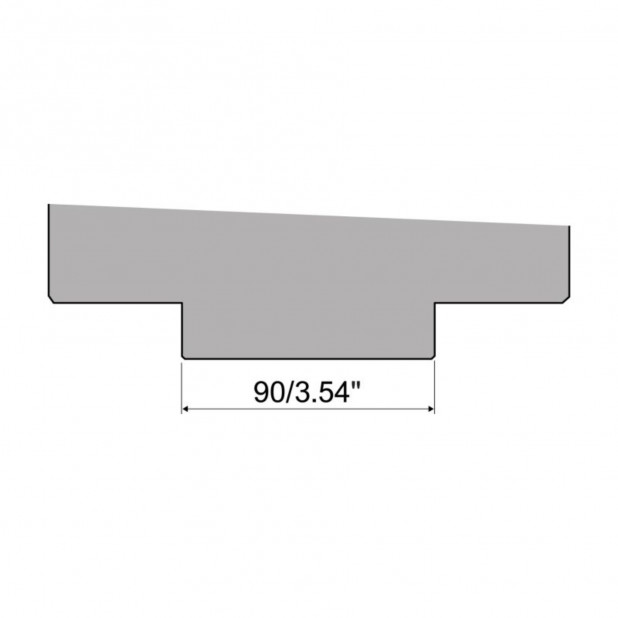

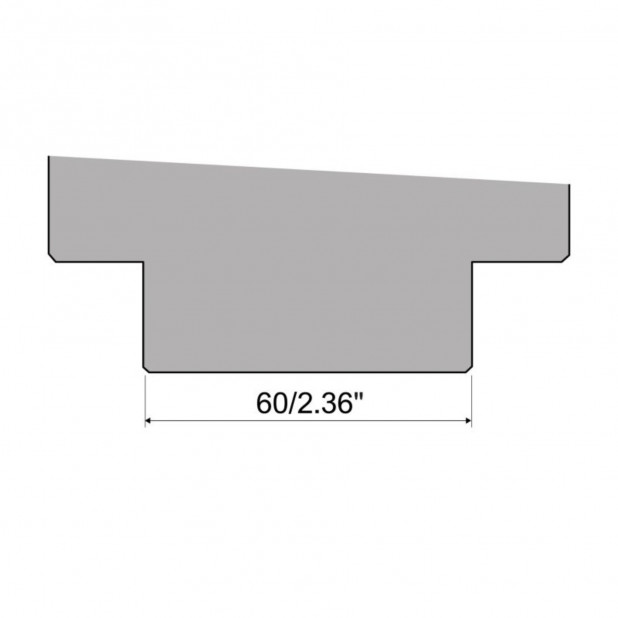

ROL2 — найкраща система для затискання матриць типу R1 із основою 60 мм 2,36 дюйма та 90 мм 3,54 дюйма.
Завдяки своїй конструкції, коли затиск закритий, тиск затиску рівномірно розподіляється вздовж матриці та гарантує його ідеальне вирівнювання. Основна перевага такої системи полягає в автоматичному центруванні V-образного отвору. На додаток до цього, затискання інструментів відбувається швидше, ніж будь-коли. І в тому випадку, якщо оператор використовує пневматичну, гідравлічну або ручну версію, він може почати згинання через кілька секунд за найбезпечніших умов.
ROL2 був розроблений для завершення асортименту затискних систем для інструментів типу R1.
Цю систему можна встановлювати як у нові преси, так і в уже діючі преси. ROL2 означає швидкість, якість і гнучкість.
ВЕРХНЯ СИСТЕМА
WROL система затиску для інструментів R2 New Standard. Їх також можна використовувати для модернізації листозгинальних пресів типу R1 для затиску оснастки типу R2 New Standard.
ІНСТРУМЕНТ
Система затиску WROL гарантує максимальну гнучкість, тому що пуансони можуть встановлюватися задом наперед.
ЗМІНА ІНСТРУМЕНТУ
Пуансони з ROL1 або системою Quick Lock можна вставляти вертикально, а пуансони зі штифтом можна вставляти горизонтально.
ВИРІВНЮВАННЯ
Всі системи WROL автоматично вирівнюють та фіксують пуансони.
БЕЗПЕКА
Оснащений системою захисту від випадіння «повна безпека» для всіх інструментів R2 і R4 (серія W) з Quick Lock або штифтами.
.jpg)
СВІТЛОДІОДНА ПАНЕЛЬ
Система може бути обладнана світлодіодною смугою для правильного позиціонування інструменту або для індикації того, чи включена система чи ні.
ПОДАЧА
Система доступна у пневматичному та гідравлічному варіантах.
УСТАНОВКА
Системи WROL можуть бути встановлені на верхню балку завдяки отворам зі стандартним кроком. TX забезпечує будь-яку корекцію уздовж осі X. Моделі AWP і AWPC можна легко монтувати без будь-якої модифікації верхньої балки.
Інструкції по монтажу системи з ЧПУ листозгинального пресу наведені в керівництві користувача.
TX
Система регулювання Rolleri під час установки дуже корисна для регулювання загальної довжини балки.
Наступна перевага - правильне положення осі згину по відношенню до задніх упорів. Завдяки цьому точність і повторюваність гарантовані для будь-якого профілю.
СИЛОВИЙ БЛОК: HPU-E/1
- Підключається до ЧПУ для функції відкриття-закриття
- Подає електричний сигнал на ЧПУ в разі зниження тиску, щоб аварійно зупинити листозгинальний прес
- Працює від 220-380 вольт
- Тиск 30/80/160 БАР
