ROL200 PNEUMATIC KDS

код з перехідником ціна
ROL200 PN INT100 KDS Проміжний H=100 мм з пневматичним заднім кронштейном
ROL200 PN INT120 KDS Проміжний H=120 мм з пневматичним заднім кронштейном
ROL200 PN INT150 KDS Проміжний H=150 мм з пневматичним заднім кронштейном
ROL200 PN INT120-40 KDS Проміжна H=120 мм 20 мм вісь з пневматичним заднім кронштейном
ROL200 PN INT150-40 KDS Проміжна H=150 мм 20 мм вісь з пневматичним заднім кронштейном
  • Description
  • Features
  • Attachments

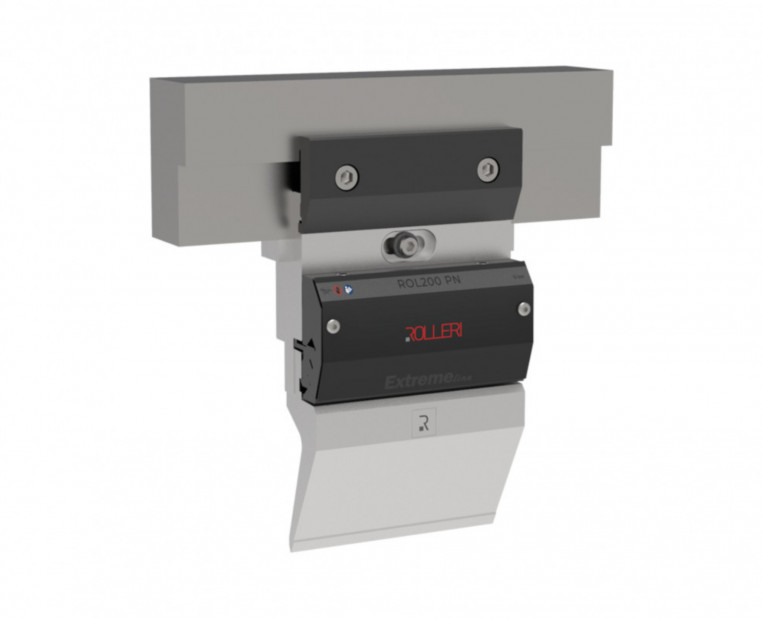

Пневматична верхня система швидкого затиску із подвійним затискачем (спереду та ззаду) для інструментів типу R1, довжина 150 мм. Макс. навантаження 1000 кН/м

*без вінчачого клина



ROL200 є запатентована система, яка створена Rolleri для безпечної вертикальної зміни інструменту типу R1. У той час як версія Extreme може бути адаптована для всіх стандартних проміжних ланок (H100, H120, H132, H150) та з вісями 7 або 20 мм (Z1 і Z2), версія Power була розроблена з метою надання єдиної системи кріплення, яка могла б працюють з двома різними типами джерел живлення.

ВЕРХНЯ СИСТЕМА

Запатентована система Rol200 сумісна з усіма листозгинальними пресами з системою кріплення типу Amada-Promecam. Ніякої модифікації інструменту не потрібно.

ПОДВІЙНИЙ ЗАТИСКАЧ

Система подвійного затиску забезпечує максимальну гнучкість у використанні.

ЗМІНА ІНСТРУМЕНТУ

Передній затиск дозволяє швидко змінюваті інструмент у вертикальному положенні і задній затискач дозволяють змінювати інструмент в горизонтальному положенні.

Інструменти встановлюються та знімаються за допомогою спеціального механізму, який забезпечує безпечну систему захисту від випадіння та прискорює процес налаштування інструменту.

АВТОМАТИЧНЕ ВИРІВНЮВАННЯ

Всі ці системи затиску автоматично піднімають та встановлюють пуансони на перехіднику та гарантують їх ідеальне вирівнювання

БЕЗПЕКА

Система запобігання видінню «повна безпека» для всіх інструментів типу R1 без доопрацювання.

ДЖЕРЕЛО ЖИВЛЕННЯ

Система доступна в гідравлічному, пневматичного та ручному виконанні.

УСТАНОВКА

Його установка виконується швидко та легко, так як система монтується на перехідниках Rolleri Standard. Ніяких модифікацій листозгинального преса не потрібно

БЛОК ЖИВЛЕННЯ: PDU MOLT

  • Контролює тиск повітря на вході і в кінці контуру;
  • Збільшує тиск повітря з компресора, щоб забезпечити краще закриття затиску;
  • Подає електричний сигнал на ЧПУ в разі зниження тиску та переводить листозгинальний прес у аварійну зупинку;
  • Всі перехідники з'єднані один з одним пневматичними шлангами, і для забезпечення найкращого зусилля затиску їм потрібен тиск від 12 до 16 бар (залежно від моделі);
  • В наявності ТОП ВЕРСІЯ, з міцним захисним футляром.

ROL200 PNEUMATIC

Пневматична верхня система швидкого затискання з переднім затискачем для інструментів типу R1, довжина 150 мм. Макс. навантаження 1000 кН/м…
