W ROL HYDRAULIC 42CR
Верхня система швидкого затиску, гідравлічна, загартована C45 для інструментів R2, довжиною від 1550 до 4100 мм. максимальне навантаження 1800 кН/м тя…
W ROL HYDRAULIC C45
| код | довжина | ціна | |
|---|---|---|---|
| W ROL HYD 1020/AW0 POWER | 1020 mm |
|
|
| W ROL HYD 1530/AW0 POWER | 1530 mm |
|
|
| W ROL HYD 2040/AW0 POWER | 2040 mm |
|
|
| W ROL HYD 2550/AW0 POWER | 2550 mm |
|
|
| W ROL HYD 3060/AW0 POWER | 3060 mm |
|
|
| W ROL HYD 3570/AW0 POWER | 3570 mm |
|
|
| W ROL HYD 4080/AW0 POWER | 4080 mm |
|
|
| W ROL HYD 4590/AW0 POWER | 4590 mm |
|
|
| W ROL HYD 5100/AW0 POWER | 5100 mm |
|
|
| W ROL HYD 5610/AW0 POWER | 5610 mm |
|
|
| W ROL HYD 6120/AW0 POWER | 6120 mm |
|
- Description
- Features

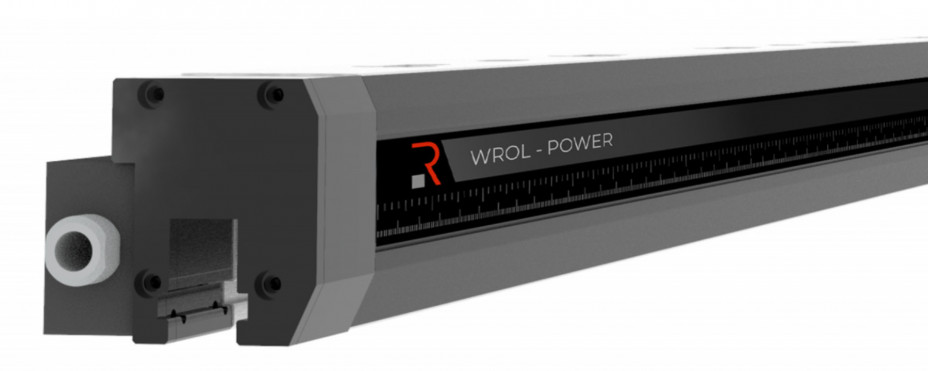

Верхня система швидкого затиску, гідравлічна, з 42CrMo4 для інструментів R2, довжиною від 1020 до 6120 мм. максимальне навантаження 1800 кН/м тяги голови та 2500 кН/м тяги плеча
Системи затиску WROL представляють собою еволюцію R2 New Standard. Вони виглядають як довгі балки, скріплені єдиним цілим, з новим структурним і естетичним дизайном. Кожен WROL піддається термічній обробці для додання належної твердості контактних поверхонь системи з інструментами. За необхідної місткості ви можете вибрати лінійку Power, Supreme і Extreme. Доступні кілька варіантів довжини від 1100 мм (3,608 фути) до 6100 мм (20,131 фути) для будь-якого листозгинального преса. Ви також можете дооснастити листозгинальний прес з хвостовиком типу R1 на R2 New Standard і отримати збільшення області для монтажу інструменту завдяки обмеженій робочій висоті WROL, яка становить усього 80 мм (3,15 дюйма). У цій версії Ви можете вибирати між версією AWP (fix) і AWPC з клинами.
Зовнішній вигляд був поліпшений за рахунок зменшення загальних розмірів, а також за рахунок ергономічних переваг, а також за рахунок установки світлодіодних смуг для позиціонування інструменту або сигналу вмикання/вимикання.
За запитом доступна система WROL з верхньою системою R1 і R1 з вінцевим клином (за додаткову плату).
ВЕРХНЯ СИСТЕМА

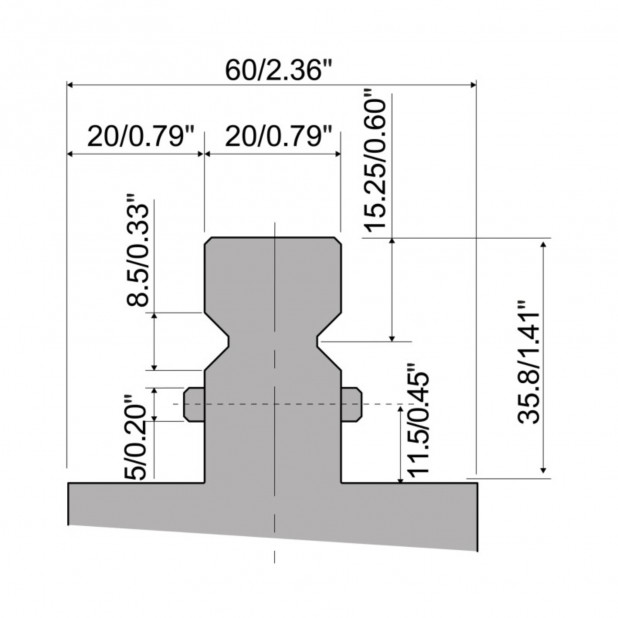

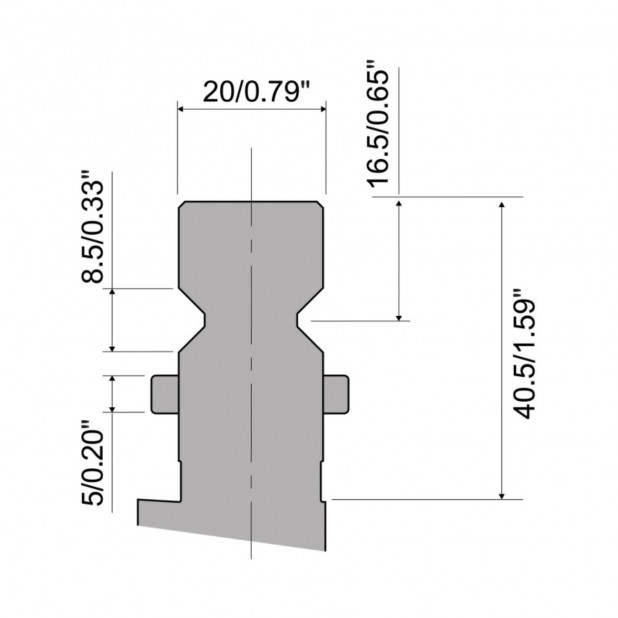

WROL система затиску для інструментів R2 New Standard. Їх також можна використовувати для модернізації листозгинальних пресів типу R1 для затиску оснастки типу R2 New Standard.
ІНСТРУМЕНТ
Система затиску WROL гарантує максимальну гнучкість, тому що пуансони можуть встановлюватися задом наперед.
ЗМІНА ІНСТРУМЕНТУ
Пуансони з ROL1 або системою Quick Lock можна вставляти вертикально, а пуансони зі штифтом можна вставляти горизонтально.
ВИРІВНЮВАННЯ
Всі системи WROL автоматично вирівнюють та фіксують пуансони.
БЕЗПЕКА
Оснащений системою захисту від випадіння «повна безпека» для всіх інструментів R2 і R4 (серія W) з Quick Lock або штифтами.
.jpg)
СВІТЛОДІОДНА ПАНЕЛЬ
Система може бути обладнана світлодіодною смугою для правильного позиціонування інструменту або для індикації того, чи включена система чи ні.
ПОДАЧА
Система доступна у пневматичному та гідравлічному варіантах.
УСТАНОВКА
Системи WROL можуть бути встановлені на верхню балку завдяки отворам зі стандартним кроком. TX забезпечує будь-яку корекцію уздовж осі X. Моделі AWP і AWPC можна легко монтувати без будь-якої модифікації верхньої балки.
Інструкції по монтажу системи з ЧПУ листозгинального пресу наведені в керівництві користувача.
TX
Система регулювання Rolleri під час установки дуже корисна для регулювання загальної довжини балки.
Наступна перевага - правильне положення осі згину по відношенню до задніх упорів. Завдяки цьому точність і повторюваність гарантовані для будь-якого профілю.
СИЛОВИЙ БЛОК: HPU-E/1
- Підключається до ЧПУ для функції відкриття-закриття
- Подає електричний сигнал на ЧПУ в разі зниження тиску, щоб аварійно зупинити листозгинальний прес
- Працює від 220-380 вольт
- Тиск 30/80/160 БАР
