W ROL PNEUMATIC 42CR
| код | довжина | ціна | |
|---|---|---|---|
| W ROL TD PN 1020/AW0 SUPREME | 1020 mm |
|
|
| W ROL TD PN 1530/AW0 SUPREME | 1530 mm |
|
|
| W ROL TD PN 2040/AW0 SUPREME | 2040 mm |
|
|
| W ROL TD PN 2550/AW0 SUPREME | 2550 mm |
|
|
| W ROL TD PN 3060/AW0 SUPREME | 3060 mm |
|
|
| W ROL TD PN 3570/AW0 SUPREME | 3570 mm |
|
|
| W ROL TD PN 4080/AW0 SUPREME | 4080 mm |
|
|
| W ROL TD PN 4590/AW0 SUPREME | 4590 mm |
|
|
| W ROL TD PN 5100/AW0 SUPREME | 5100 mm |
|
|
| W ROL TD PN 5610/AW0 SUPREME | 5610 mm |
|
|
| W ROL TD PN 6120/AW0 SUPREME | 6120 mm |
|
- Description
- Features
Верхня система швидкого затиску, пневматична, загартована C45 для інструментів R2, довжиною від 1020 до 6120 мм. максимальне навантаження 1800 кН/м тяга голова і тяга плеча.

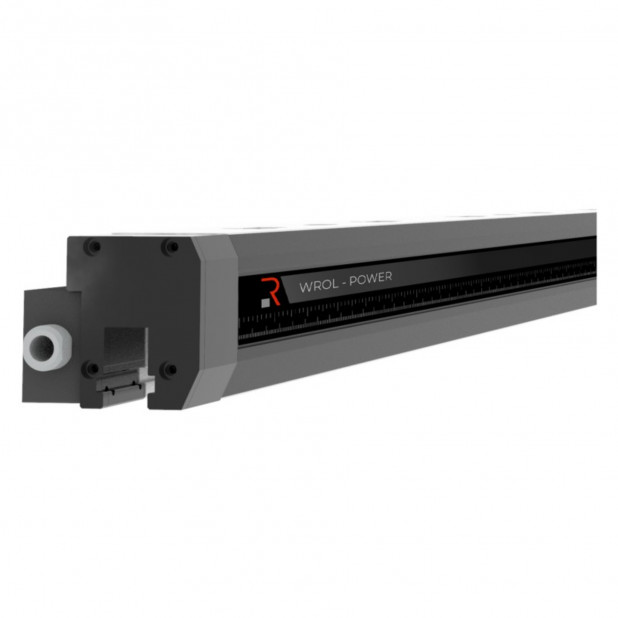

Системи затиску WROL представляють собою еволюцію R2 New Standard. Вони виглядають як довгі балки, скріплені єдиним цілим, з новим структурним і естетичним дизайном. Кожен WROL піддається термічній обробці для додання належної твердості контактних поверхонь системи з інструментами. За необхідної місткості ви можете вибрати лінійку Power, Supreme і Extreme. Доступні кілька варіантів довжини від 1100 мм (3,608 фути) до 6100 мм (20,131 фути) для будь-якого листозгинального преса. Ви також можете дооснастити листозгинальний прес з хвостовиком типу R1 на R2 New Standard і отримати збільшення області для монтажу інструменту завдяки обмеженій робочій висоті WROL, яка становить усього 80 мм (3,15 дюйма). У цій версії Ви можете вибирати між версією AWP (fix) і AWPC з клинами.
Зовнішній вигляд був поліпшений за рахунок зменшення загальних розмірів, а також за рахунок ергономічних переваг, а також за рахунок установки світлодіодних смуг для позиціонування інструменту або сигналу вмикання/вимикання.
За запитом доступна система WROL з верхньою системою R1 і R1 з вінцевим клином (за додаткову плату)
ВЕРХНЯ СИСТЕМА
WROL система затиску для інструментів R2 New Standard. Їх також можна використовувати для модернізації листозгинальних пресів типу R1 для затиску оснастки типу R2 New Standard.
ІНСТРУМЕНТ
Система затиску WROL гарантує максимальну гнучкість, тому що пуансони можуть встановлюватися задом наперед.
ЗМІНА ІНСТРУМЕНТУ
Пуансони з ROL1 або системою Quick Lock можна вставляти вертикально, а пуансони зі штифтом можна вставляти горизонтально
ВИРІВНЮВАННЯ
Всі системи WROL автоматично вирівнюють та фіксують пуансони.
БЕЗПЕКА
Оснащений системою захисту від випадіння «повна безпека» для всіх інструментів R2 і R4 (серія W) з Quick Lock або штифтами.
СВІТЛОДІОДНА ПАНЕЛЬ
Система може бути обладнана світлодіодною смугою для правильного позиціонування інструменту або для індикації того, чи включена система чи ні.
ПОДАЧА
Система доступна у пневматичному та гідравлічному варіантах.
УСТАНОВКА
Системи WROL можуть бути встановлені на верхню балку завдяки отворам зі стандартним кроком. TX забезпечує будь-яку корекцію уздовж осі X. Моделі AWP і AWPC можна легко монтувати без будь-якої модифікації верхньої балки.
Інструкції по монтажу системи з ЧПУ листозгинального пресу наведені в керівництві користувача.
TX
Система регулювання Rolleri під час установки дуже корисна для регулювання загальної довжини балки.
Наступна перевага - правильне положення осі згину по відношенню до задніх упорів. Завдяки цьому точність і повторюваність гарантовані для будь-якого профілю.
БЛОК ЖИВЛЕННЯ: PDU MOLT
- Контролює тиск повітря на вході і в кінці контуру;
- Збільшує тиск повітря з компресора, щоб забезпечити краще закриття затиску;
- Подає електричний сигнал на ЧПУ в разі зниження тиску та переводить листозгинальний прес у аварійну зупинку;
- Всі перехідники з'єднані один з одним пневматичними шлангами, і для забезпечення найкращого зусилля затиску їм потрібен тиск від 12 до 16 бар (залежно від моделі);
- В наявності ТОП ВЕРСІЯ, з міцним захисним футляром.
