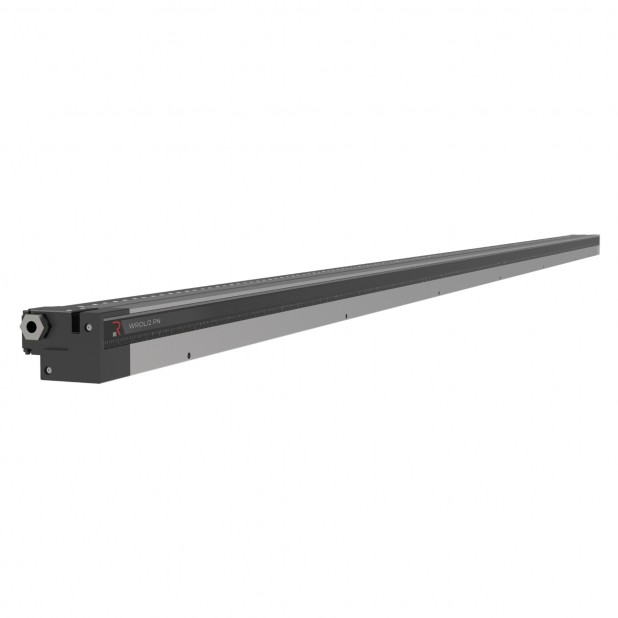

W ROL2 PNEUMATIC
| код | довжина | ціна | |
|---|---|---|---|
| W ROL2 TD PN 1020 | 1020 mm |
|
|
| W ROL2 TD PN 1530 | 1530 mm |
|
|
| W ROL2 TD PN 2040 | 2040 mm |
|
|
| W ROL2 TD PN 2550 | 2550 mm |
|
|
| W ROL2 TD PN 3060 | 3060 mm |
|
|
| W ROL2 TD PN 3570 | 3570 mm |
|
|
| W ROL2 TD PN 4080 | 4080 mm |
|
|
| W ROL2 TD PN 4590 | 4590 mm |
|
|
| W ROL2 TD PN 5100 | 5100 mm |
|
|
| W ROL2 TD PN 5610 | 5610 mm |
|
|
| W ROL2 TD PN 6120 | 6120 mm |
|
- Description
- Features
Швидка нижня затискача система, пневматичним, виготовлено із C45 та загартована для штампів R2 та R3, довжина від 1020 до 6120 мм. максимальне навантаження 2000 кН/м
Системи затиску WROL2 представляють собою еволюцію систем нового стандарту для матриць R2, R3 і R4 з хвостовиком 12,7 мм (0,5 дюйма). Вони виконані у вигляді єдиної цілісної деталі з новим структурним і естетичним дизайном. Кожен WROL піддається термообробці для додавання міцності контактним поверхням з інструментами. Залежно від необхідної потужності Ви можете обрати лінійку Power, Supreme і Extreme. Доступні кілька варіантів довжини від 1020 мм (3,608 фути) до 6120 мм (20,131 фути) для будь-якого листозгинальних пресів. Установка WROL2 уздовж всієї вісі гарантується завдяки регулюванням TX.
Листозгинальний прес можна замінити з R1 на R2 New Standard, не втрачаючи занадто багато області для монтажу інструменту, завдяки обмеженій висоті ROL2.
Зовнішній вигляд був поліпшений за рахунок зменшення габаритів, а також ергономічних переваг
НИЖНЯ СИСТЕМА

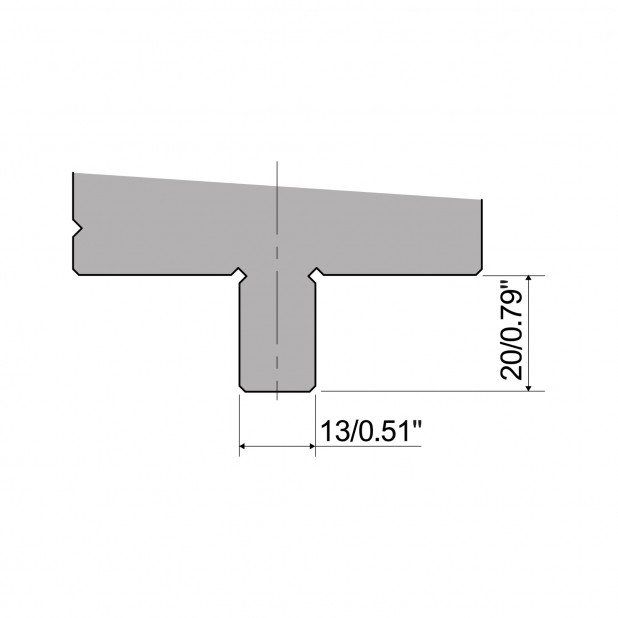

Системи затиску WROL2 призначені для матриць R2 New Standard, R3 і R4 з хвостовиком 12,7 мм (0,5 дюйма)
ПОДАЧА
Система доступна у пневматичному та гідравлічному варіантах.
СВІТЛОДІОДНА ПАНЕЛЬ
Система може бути обладнана світлодіодною смугою для правильного позиціонування інструменту або для індикації того, чи включена система чи ні.
TX
Система регулювання Rolleri під час установки дуже корисна для регулювання загальної довжини балки.
Наступна перевага - правильне положення осі згину по відношенню до задніх упорів. Завдяки цьому точність і повторюваність гарантовані для будь-якого профілю.
УСТАНОВКА
Системи WROL2 можуть бути встановлені на нижню балку завдяки отворам зі стандартним кроком. TX дозволяє робити будь-яку корекцію по осі X.
Інструкції по підключенню системи до листозгинальних пресів з ЧПУ наведені у керівництві користувача
БЛОК ЖИВЛЕННЯ: PDU MOLT
- Контролює тиск повітря на вході і в кінці контуру;
- Збільшує тиск повітря з компресора, щоб забезпечити краще закриття затиску;
- Подає електричний сигнал на ЧПУ в разі зниження тиску та переводить листозгинальний прес у аварійну зупинку;
- Всі перехідники з'єднані один з одним пневматичними шлангами, і для забезпечення найкращого зусилля затиску їм потрібен тиск від 12 до 16 бар (залежно від моделі);
- В наявності ТОП ВЕРСІЯ, з міцним захисним футляром
